多旋翼無人機一定是從實驗室飛出去的。多旋翼無人機開發過程中需要一把高精度“尺子”來實時測量其位姿信息及運動軌跡。目前市面上非常好的工具是光學動作捕捉系統，動作捕捉可以對無人機的飛行軌跡進行動態的測量和定位。那光學動作捕捉系統在四旋翼開發過程中到底起到了什么作用呢？

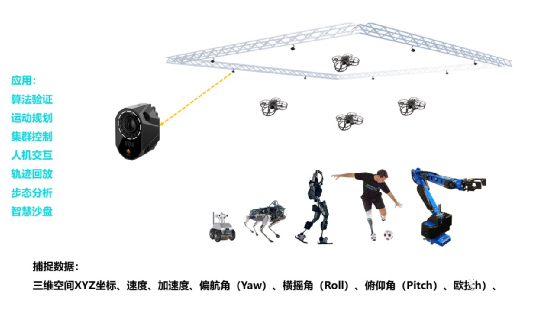

先下一個定義，光學動作捕捉系統相當于多旋翼無人機算法的一把“尺子，能夠?qū)崟r(shí)以0.1mm精度捕捉多旋翼無人機6DoF位姿信息。
光學動作捕捉系統在四旋翼無人機飛控過程中起到的重要作用如下：
1、算法驗證，定位精度達0.1mm。開發人員不用考慮定位問題，可以直接鉆研控制算法問題。有助于算法的開發、驗證、優化。
圖1 多旋翼無人機飛控開發驗證2、集群定位，在多智能體集群控制系統中，光學動作捕捉系統可以使得智能體知道“我”在哪？“你”在哪？“我”下一步要做什么？
圖2 多智能體集群控制技術框架
3、軌跡跟蹤，可以高精度實時捕捉四旋翼無人機的飛行軌跡，且提供6DoF位姿坐標。
圖3 多旋翼無人機軌跡追蹤驗證
圖4 多旋翼無人機運動狀態識別框架
自從無人機的概念提出以后，多旋翼的研究一直是無人機研究領域的熱點之一，隨著新型材料、微機電系統（MEMS），傳感器技術和飛行控制等技術的不斷發展，多旋翼無人機的機身體積和重量大大減輕，結構和穩定性也得到了很大的優化，多旋翼無人機得到了快速發展。近年來，多旋翼無人機不管是科學方面研究還是在商業化方面都有越來越多的關注，廣泛應用于知名高校，企業和科研機構。
下面我們看看國外的頂尖實驗室都在做什么？

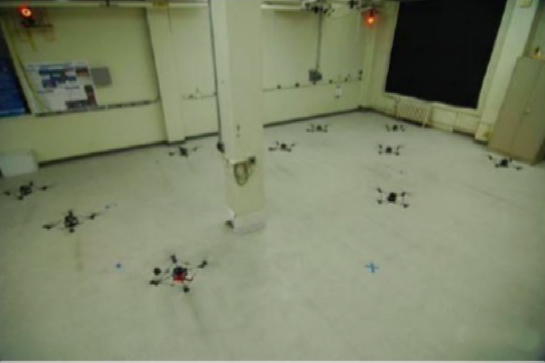

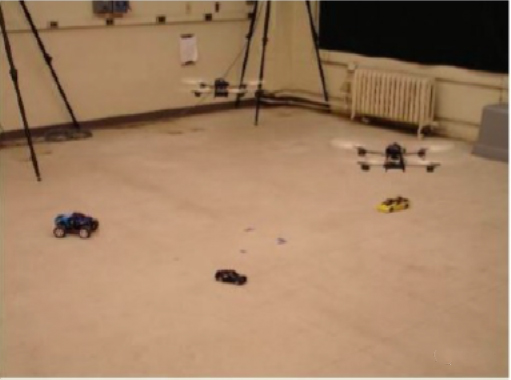

麻省理工學院（Massachusettes Instiute of Technology,MIT）的RAVEN（Real-Time Indoor Autonomous Vehcile Test Environment）實驗室，內部裝有18臺光學動作捕捉相機，可以實現無人機的室內實時定位，實驗室內還有多輛自主的地面小車，研究對象由Draganflyer V Ti Pro多旋翼無人機和無人小車組成。MIT的無人機集群康管理計劃（UAV SWARM Health Management Project）主要研究多架無人機的任務管理、任務分配和軌跡追蹤算法，目前該項目已完成了室內環境下四旋翼無人機的飛行演示。圖5為多架四旋翼無人機對目標進行連續搜索和跟蹤實驗，圖6為多機系統和編隊飛行實驗。圖5 無人機目標搜索和跟蹤實驗圖6 十架無人機多機協同斯坦福大學（Stanford University）的STARMASC（Stanford Testbed of Autonomous Rotorcraft for MultiAgent Control）項目是為了測試和驗證多機算法和控制策略，它包含多個能夠使用GPS和IMU傳感器進行軌跡跟蹤的四旋翼飛行器。Hoffmann G M團隊基于斯坦福大學的試驗臺，首先將四旋翼無人機的非線性模型線性化，然后使用LQR控制方法設計了姿態控制器，使用滑模控制方法設計了高度控制器，并取得了良好的控制效果。賓夕法尼亞大學的GRASP（General Robotics，Automation，Sensing and Perception）實驗室對無人機的控制進行了大量研究，并且基于光學動作捕捉系統搭建了無人機測試平臺，主要研究對象如圖7所示。主要研究?jī)?nèi)容包括對多旋翼無人機的搭建、多旋翼無人機自主飛行控制算法和多架無人機系統控制算法的研究。通過大量實驗，GRASP實驗室已經取得了很多創新成果，在該無人機測試平臺下，無人機體現出很大的機動性，能夠完成無人機集群航跡追蹤、協同合作和編隊飛行等測試，圖8為多旋翼無人機協同飛行。圖7 賓夕法尼亞大學Hummingbird圖8 多旋翼無人機協同飛行近幾年瑞士聯邦工學院在四旋翼無人機方面取得了突出的成果，2007年，基于光學動作捕捉系統建立了FMA（Flying Machine Arena）測試平臺，測試平臺內部安裝了8個光學動作捕捉系統的相機。在FMA測試平臺的環境下，D‘Andrea R團隊在研究飛行器自主飛行控制、飛行機構設計、室內光學動作捕捉系統和高機動智能飛行方面取得了比較豐碩的成果，并在全球各地做了多次公開演示，在2011年12月發過奧爾良的公開演示中，多個四旋翼無人機協同合作完成了泡沫磚塔的搭建，圖9位正在抓取泡沫磚塊的四旋翼無人機。【關于光學動作捕捉系統】光學動作捕捉系統較早用在影視特效行業，隨著無人機等智能體技術高速發展，其也逐漸成為智能體開發的有利工具，動作捕捉在無人機研發與設計中起著至關重要的作用。
圖12 光學動作捕捉系統提供的SDK
圖13 系統構成
光學動作捕捉相機捕捉空間內智能體，無人機、小車的位姿信息給到上位機，上位機得到信息后經過控制算法給出控制信號，通過無線的方式發給智能體，這樣多智能體就實現了集群控制。
無人機無論對于軍用還是民用都有著不可估量的前景，作為無人機算法的一把“尺子”我們?cè)敢鉃槲覀儑?guó)家的科研和創新貢獻自己的一份力量，非常歡迎無人機科技公司和高校、科研院所的科研、技術人員一起溝通探討。
